Chroma AC/DC/IR HIPOT TESTER

MODEL 19052



통전,절연검사를 위한 시험기(Chroma MODEL 19052)



CVVD 조립기 공정 중의 통전,절연검사기에 사용된 계측기와의 통신 명령어를 추려보았습니다.

(CVVD는 자동차 흡기 밸브의 개폐시간을 조절해 엔진의 종합적인 성능을 높여주는 기술인데, 이번 설비는 거기에 사용되는 부품의 하우징 조립하는 설비입니다)

PLC에서 처리하는 부분이지만, 혹 도움을 드릴 수 있을까해서 파악해보았습니다.

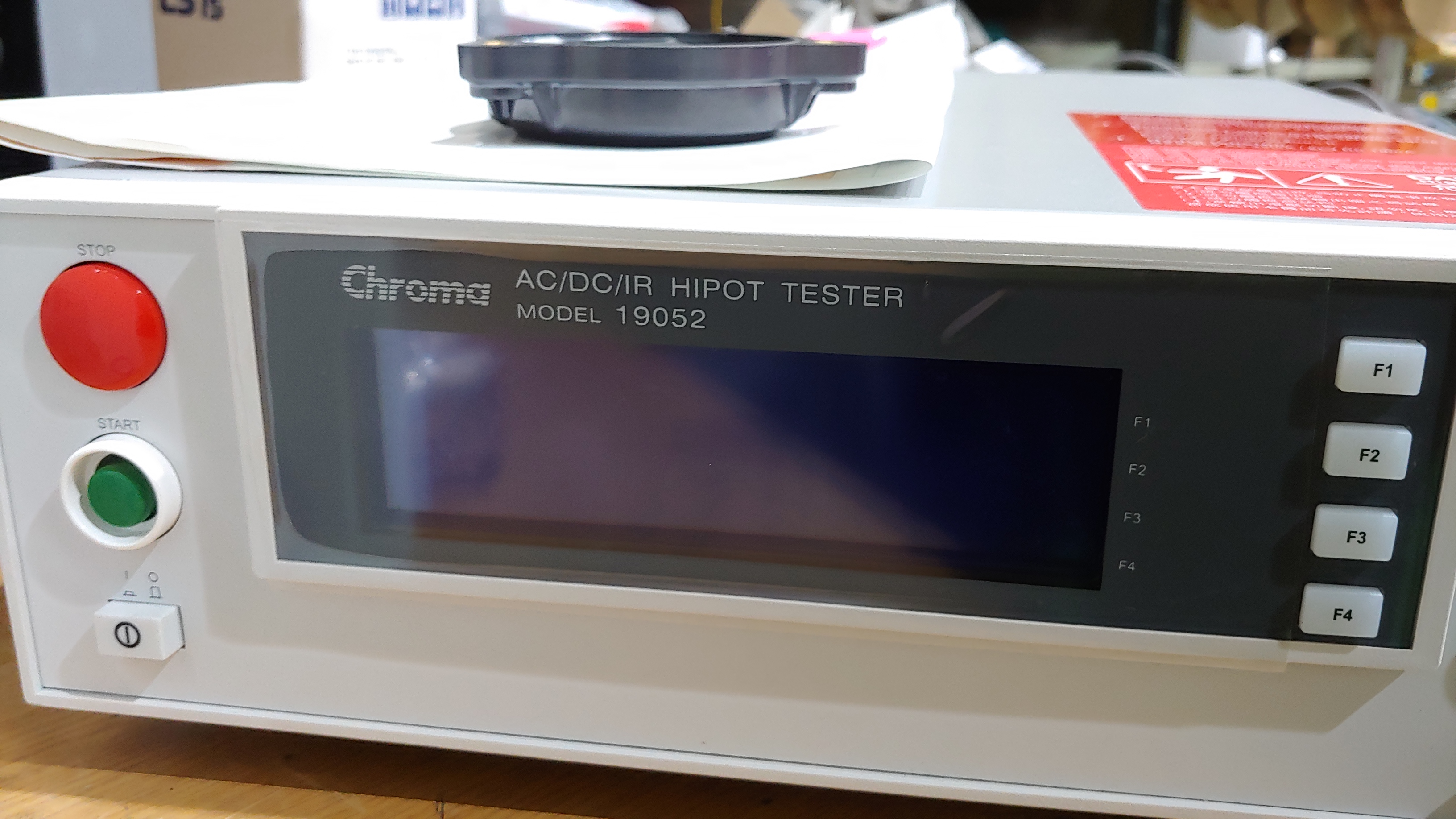

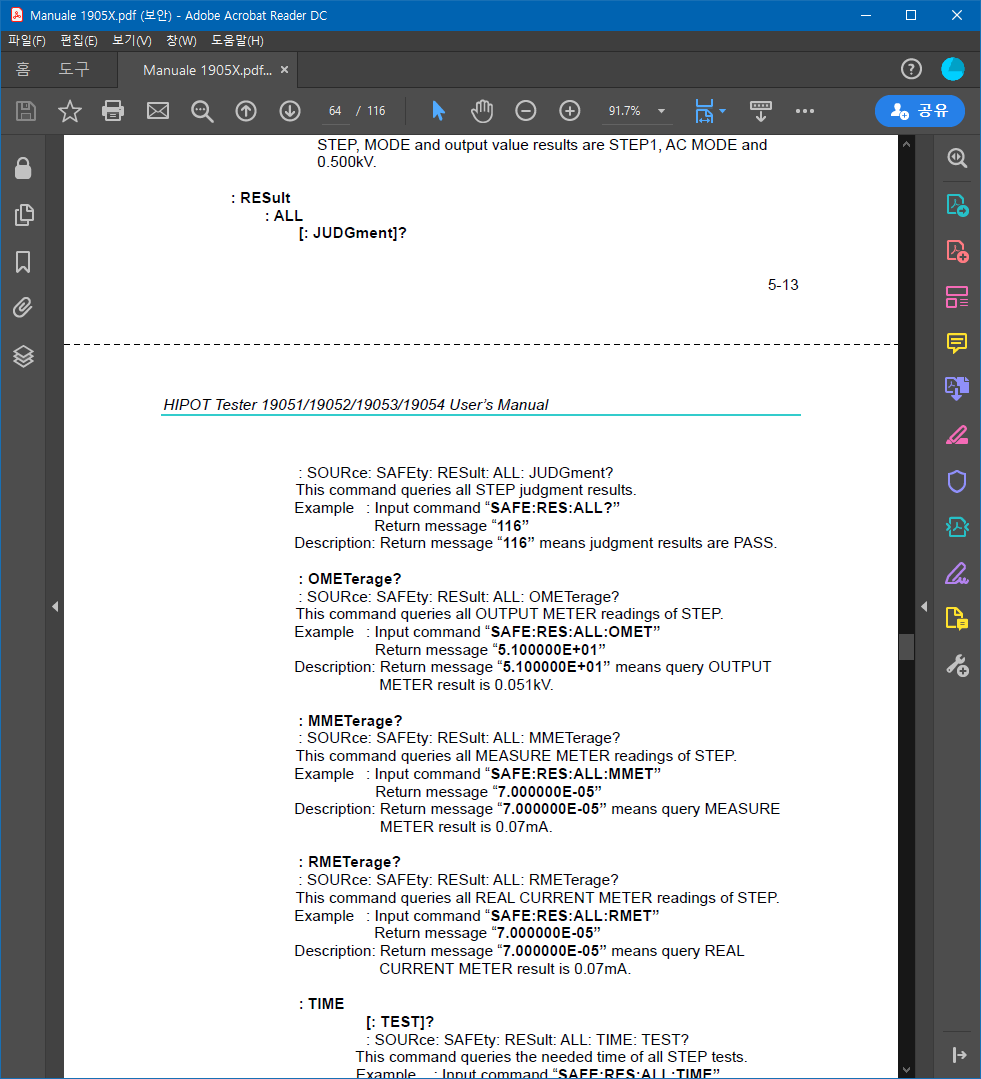

Chroma HIPOT TESTER MODEL 19052 매뉴얼 일부



-------------------------------------------

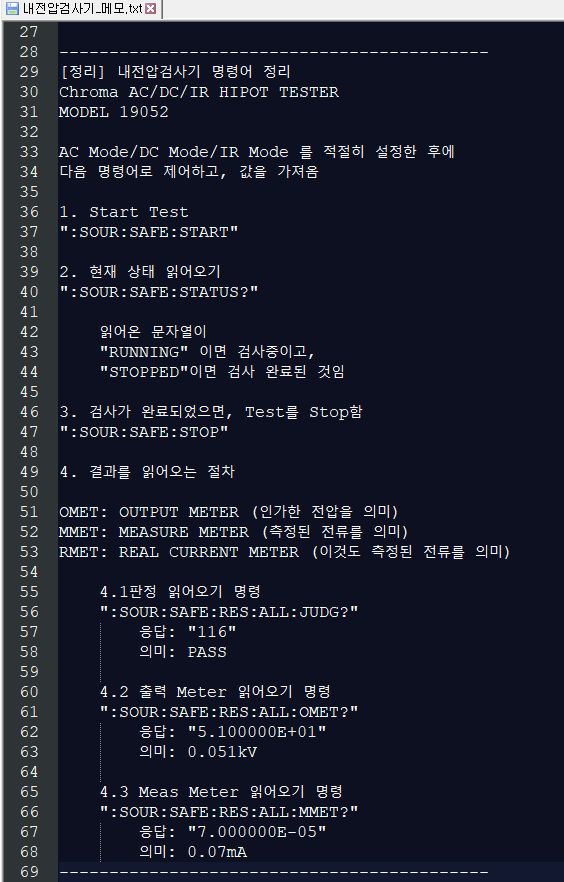

[정리] 내전압검사기 명령어 정리 (매뉴얼을 보고 파악만 한 것임. 적용 못해봄)
Chroma AC/DC/IR HIPOT TESTER
MODEL 19052

AC Mode/DC Mode/IR Mode 를 적절히 설정한 후에
다음 명령어로 제어하고, 값을 가져옴

1. Start Test
":SOUR:SAFE:START"

2. 현재 상태 읽어오기
":SOUR:SAFE:STATUS?"

    읽어온 문자열이
    "RUNNING" 이면 검사중이고,
    "STOPPED"이면 검사 완료된 것임

3. 검사가 완료되었으면, Test를 Stop함
":SOUR:SAFE:STOP"

4. 결과를 읽어오는 절차

OMET: OUTPUT METER (인가한 전압을 의미)
MMET: MEASURE METER (측정된 전류를 의미)
RMET: REAL CURRENT METER (이것도 측정된 전류를 의미)

    4.1판정 읽어오기 명령
    ":SOUR:SAFE:RES:ALL:JUDG?"
        응답: "116"
        의미: PASS

    4.2 출력 Meter 읽어오기 명령
    ":SOUR:SAFE:RES:ALL:OMET?"
        응답: "5.100000E+01"
        의미: 0.051kV

    4.3 Meas Meter 읽어오기 명령
    ":SOUR:SAFE:RES:ALL:MMET?"
        응답: "7.000000E-05"
        의미: 0.07mA
-------------------------------------------

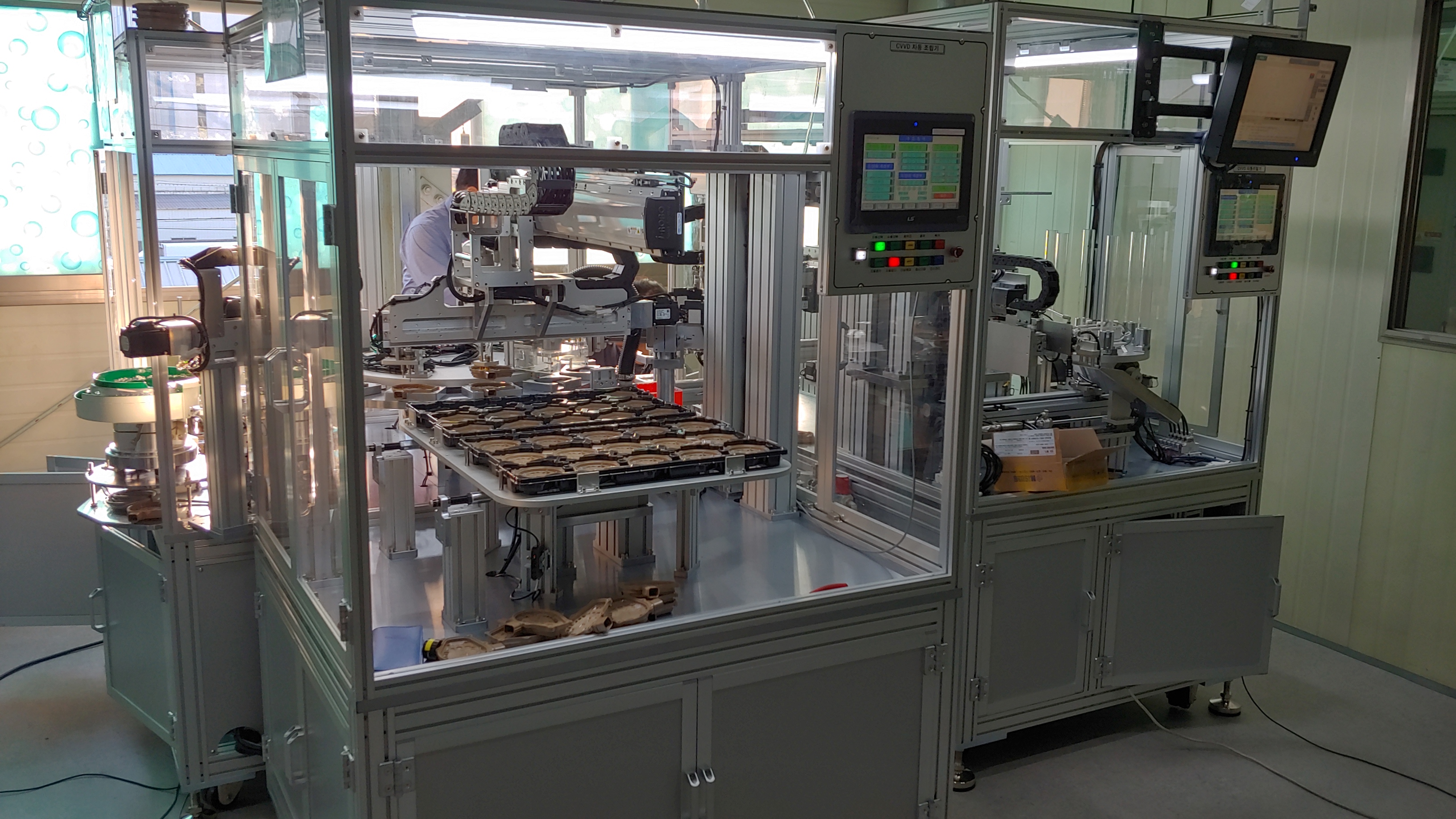

납품하기 전의 CVVD 자동조립기 설비

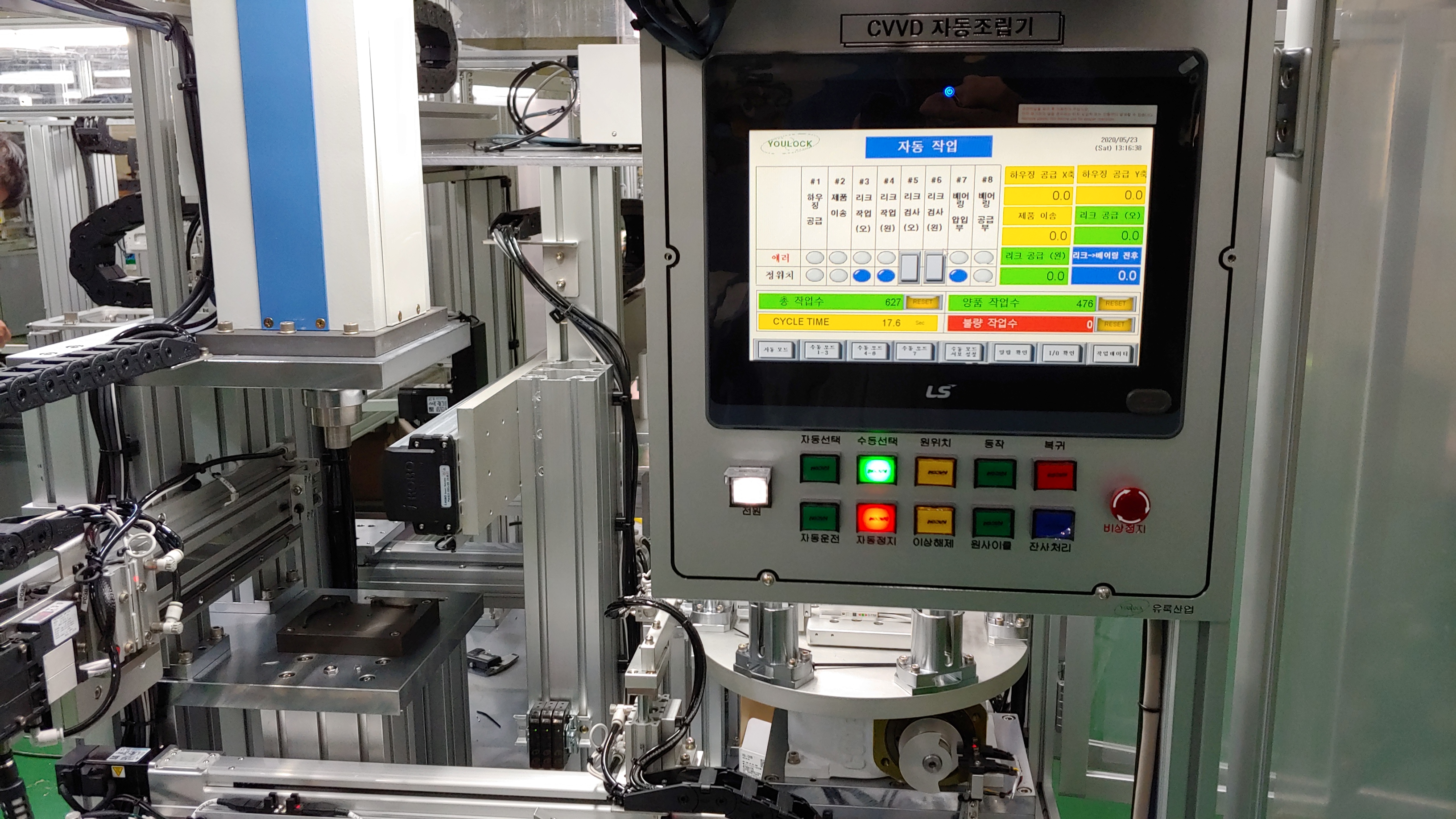

SETUP 중인 CVVD 자동조립기 설비

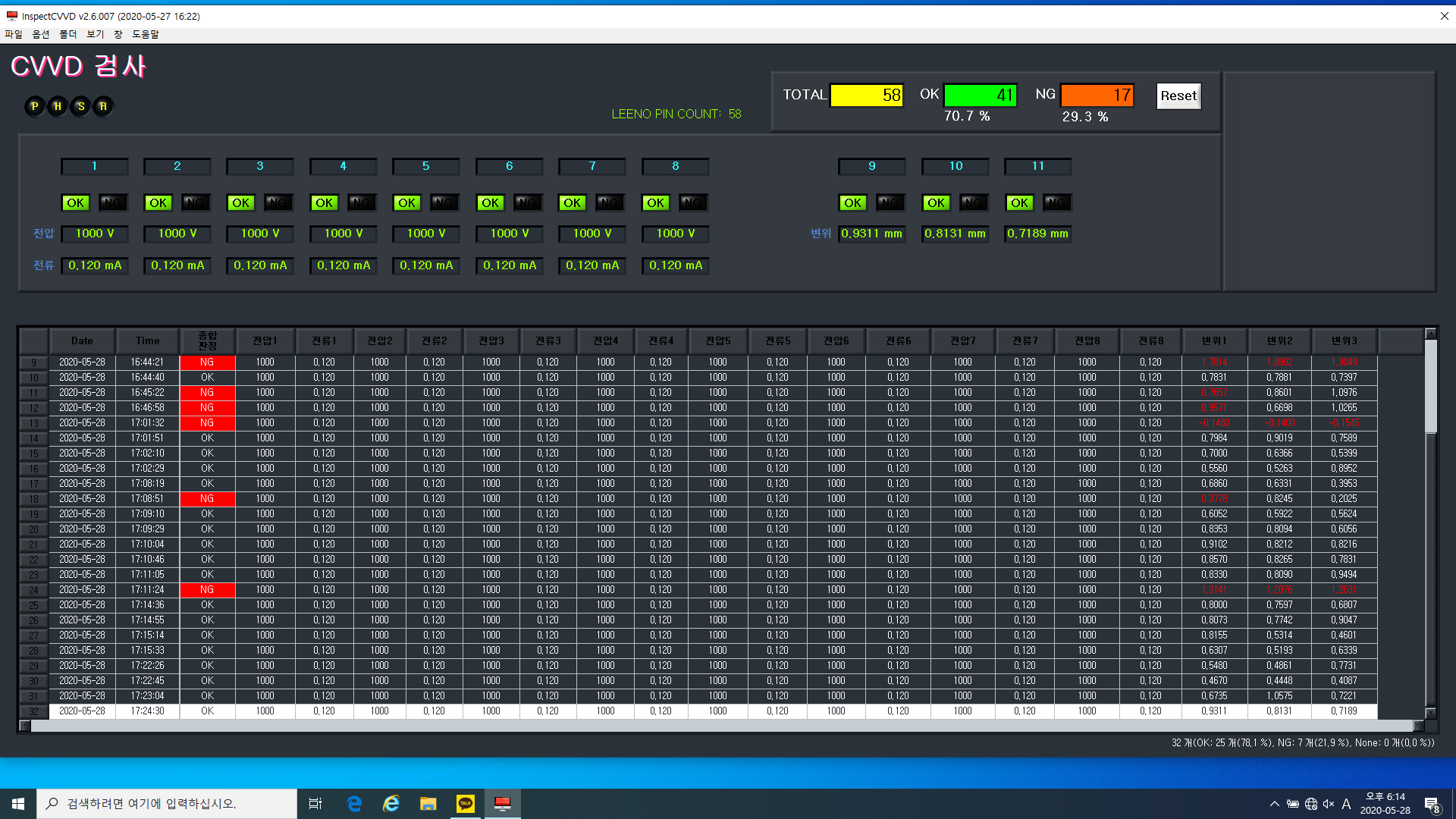

CVVD 검사 결과 데이터 수집 PC프로그램



끈끈하게 뭉친 참여 업체팀(이런 일들을 많이 해요~)

이번 프로젝트 총괄: 성우NT(박정훈, 010-9535-9135)

기계설계: 보아스테크(전성대, 010-3855-9265)

전장 및 PLC프로그램: 선진테크(윤병주, 010-5295-2671)

PC프로그램: 극동테크(허창원, 010-2585-6711) 장비프로그램.한국
